一、產品概述

    D2000L差壓開關適用于對壓力監控和報警有極高要求的場所，它是一套完整的智能系統，包括LED顯示，按鈕設置，報警指示，繼電器輸出。

二、技術參數

    產品精度：±1% F.S

    穩定性：±1% F.S/年

    外殼材質：鑄鋁

    存儲溫度：-40～85℃

    工作溫度：-18～70℃

    報警輸出：兩路繼電器報警輸出

    工作濕度：相對濕度為0~100%

    供電電源：24V DC

    壓力連接：1/8″NPT

    最大過壓：量程 F.S*10

三、工作原理

杜威D2000L差壓開關是過程壓力通過兩側或者一側的隔離膜片、灌充液傳至室的中心測量膜片。中心片是一個張緊的彈性元件，它對于作用在其上的兩側壓力差產生相應變形位移，其位移與差壓成正比，最大位移約0.1mm，這種位移變?yōu)殡娙輼O板上形成的差動電容，由電子線路把差動電容轉換成標準的信號并讓其顯示，后期電路再經過模數轉換通過面板上的設置按鈕來確定繼電器信號的通斷。

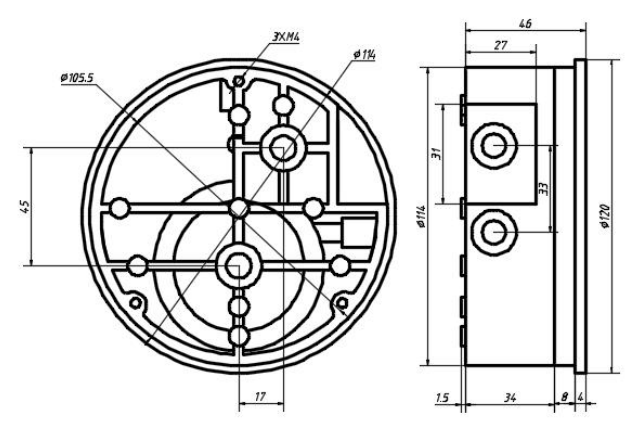

四、安裝尺寸

五、安裝方式

?表面安裝：在直徑為 103mm 圓周上，鉆 3 個大小相同且等距孔，與表背面 3 個 孔對應連接，用適當長度的 3 個 M3 螺釘固定。

?嵌入安裝：選擇一個開孔直徑為 115mm 的平板，將差壓變送器嵌入平板，利用 配件包中提供的 3 個螺釘將表固定在適當位置。

     注意：差壓變送器使用時必須垂直安裝！
